電機端蓋通過式超聲波高壓噴淋清洗機

產品名稱：

電機端蓋通過式超聲波高壓噴淋清洗機

產品型號：

TM-5064TLC

1.設備描述：

本設備使用純水、清洗劑等作用于電機外殼端蓋的粉塵顆粒、油污清洗；采用通過式清洗方式；本裝置設有噴淋系統、超聲波系統，循環過濾系統、漂洗系統、循環副槽、輸送裝置、風切系統、干燥系統、等主體結構通過式噴淋\超聲清洗設備采用日本KAIJO技術超聲波系統清洗，具有超聲輸出在洗液中周期性移動，超聲功率強勁、均勻，功率更加強勁，避免超聲輸出不均勻而產生清洗死角現象本機程序為開放式設備，各功能可獨立選擇；操作有等級密碼管理，分別為操作員/工藝員/管理員，操作員只能對選擇相應程序對設備功能操作，工藝員可對工藝參數及進行修改設定，管理員可對設備可設定參數全部設定。

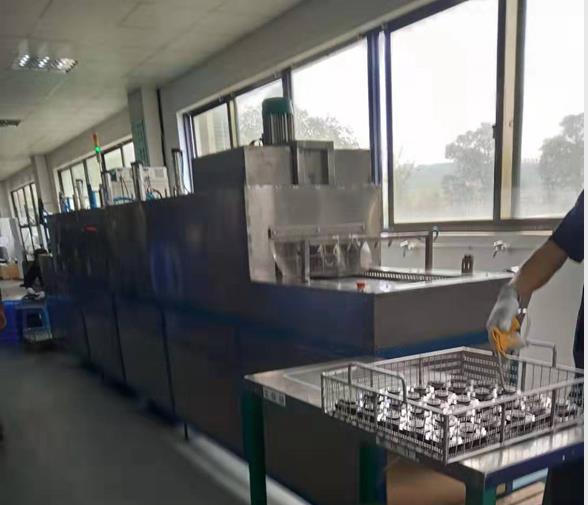

電機端蓋通過式超聲波高壓噴淋清洗機整體外觀

2. 設計原理：

本裝置為利用清洗劑、DI水作為清洗介質，在噴淋、超聲波和洗劑物理化學的反應促進、局部的高溫高圧和攪拌作用及清洗液中產生自由基等（空化作用）達到分離作用，促使污垢或顆粒從清洗物的表面上剝離，從而達到清洗的目的，清洗完畢對工件進行風切干燥；然后經由人工轉入下道工序。

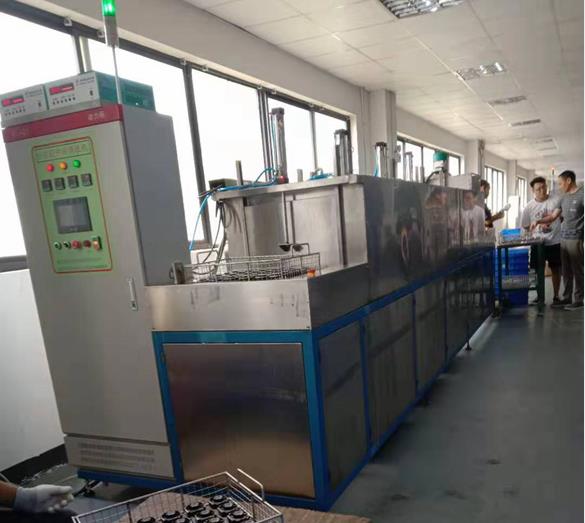

電機端蓋通過式超聲波高壓噴淋清洗機烘干段

3. 工藝流程（清洗流程）：

工序：上 料

工序1：噴淋清洗,0.6-0.8Mpa，清洗溫度、常溫~60℃可調

工序2：超聲波精洗28KHZ，清洗溫度、常溫~60℃可調

工序3：噴淋漂洗,0.3~0.5Mpa，清洗溫度、常溫~70℃可調

工序4：風刀切水

工序5：熱風干燥，

該工序完成后工件已達到清潔度最終標準且已吹干，操作者下料即可

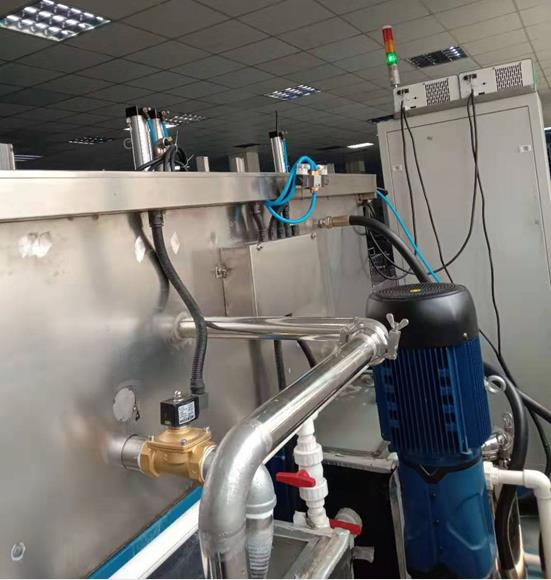

電機端蓋通過式超聲波高壓噴淋清洗機高壓噴淋水泵

4. 設備基本仕樣：

清洗物名稱:電機外殼部件

污染物:粉塵顆粒、油污。

工件尺寸: 附件清單

可洗凈物重量:

設備功率：85KW

設備使用環境：溫度10~30℃，濕度：≤80%，

電源電壓：AC380VAC ， 3 相5 線

AIR/N2:0.4Mpa 以上

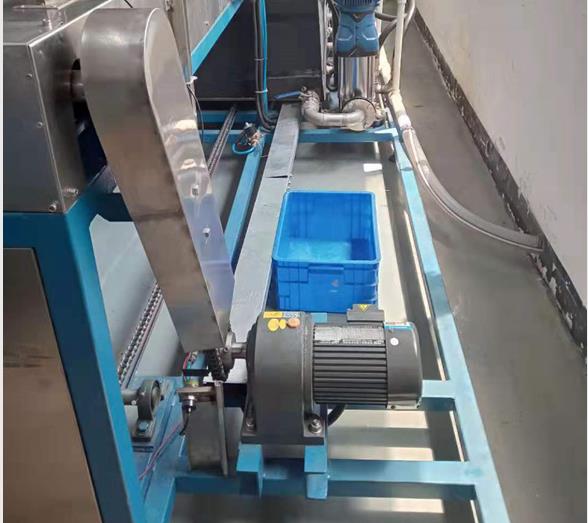

電機端蓋通過式超聲波高壓噴淋清洗機網帶傳輸系統

5. 設備功能

洗凈對象

工件規格：電機外殼 工件重量：≤10KG 工件材質：金屬 工件形狀：方形 污 染 物：粉塵顆粒、油污

裝置能力

清 洗 量：通過式清洗 輸送速度：0.3~0.6m/min變頻可調

控制系統

控制方式：PLC+人機界面 工件搬送：人工上下料 功能控制：開放式程序設計、各功能可獨立選擇

工件搬送

搬送方向：左進右出 下料搬送方式：人工

安全裝置（互鎖控制）

　　　本裝置在運轉時及運轉中有異常發生時，系統自動發出聲光報警并在人機界面顯示。 槽液面不足：清洗停止并發出聲光報警 清洗停止并發出聲光報警 循環泵過載：循環停止并發出聲光報警 漏電：主電源跳脫

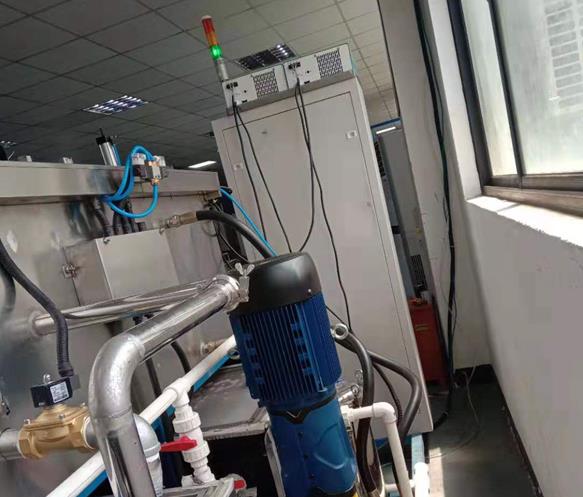

電機端蓋通過式超聲波高壓噴淋清洗機電控箱

6. 設備功能部件仕樣:

設備整體外不銹鋼封板，前部設觀察門，便于維護操作；設備前下部分為敞開式，設備后部為對開式門

設備外形尺寸:約 5500mm×1550mm×1600mm(L×W×H)

設備底盤、框架、上料臺:

設備底盤: 60*40 A3材質

設備框架：50*50 A3方管

上料臺：輸送段尺寸：L600mm*W500mm*H1100mm
