全自動全封閉壓縮機零件超聲波清洗機

產品名稱：

全自動全封閉壓縮機零件超聲波清洗機

產品型號：

TM-5072TKC

一、設備描述：

全自動全封閉壓縮機零件超聲波清洗機主要由超聲波粗洗槽、超聲波精洗槽、鼓泡防銹漂洗槽、切水槽、熱風烘干、熱風發生器裝置、自動溫控加熱系統 上料輸送機、PLC程控單臂機械手、機架、控制系統、清洗部分全封閉外罩等組；全自動全封閉壓縮機零件超聲波清洗機該清。該清洗機設備清洗過程由 微機控制、五個不銹鋼材質制作的超聲波粗洗槽、超聲波精洗槽、2個鼓泡防銹漂洗槽、熱風烘干槽、組成的一條連續工作裝置；操作者將裝有工件的清 洗籃放置在進料輸送輥道上或者專用推車上，機械手將工裝籃依次送往各工序段，對工件進行一系列超聲波粗洗、超聲波精洗、鼓泡漂洗、熱風干燥后 將工件轉入下道工序。整機為全封閉結構，裝有可拆卸的觀察檢修門，設備的配電設施是獨立的電控柜。

二、清洗對象：

壓縮機精加工零件（曲軸、連桿、活塞、閥板、缸蓋、外軸承零件）清洗干燥

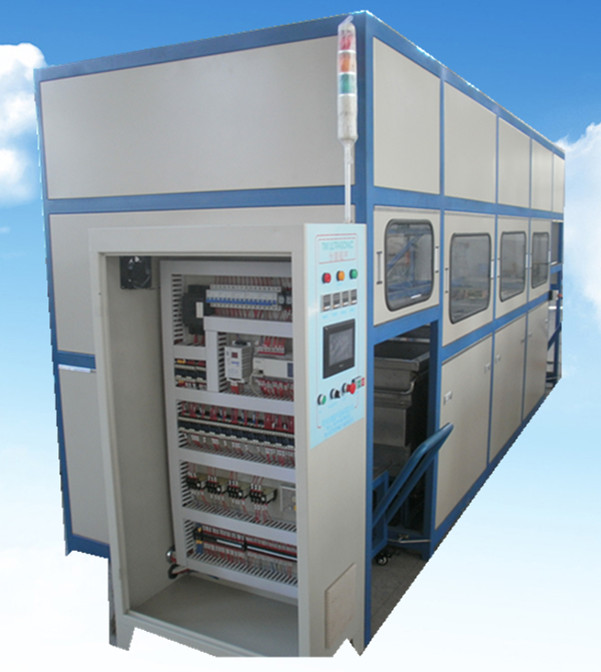

全自動全封閉壓縮機零件超聲波清洗機正面

三、龍門單臂機械手：

1.機械手的上、下、左、右移動均采用電機驅動；上下移動由升降機構組成。

2.橫向電機1HP，縱向電機1/2HP，機械臂采用日本三菱PLC可編程序控制器作全自動操作。

3.機械臂控制分為“人工”—“自動”兩種操作方式。

4.PLC+大屏幕人機界面，操作清晰，簡便，自動化程度高。

5.機械手分自動/手動兩種控制方式，定位采用無接觸的接近感應開關，限位采用機械式行程開關。 每個循環后機械手自動歸零位。

全自動全封閉壓縮機零件超聲波清洗機側面

四、清洗工藝：

上料→超聲波粗洗→超聲波精洗→鼓泡漂洗→防銹漂洗→熱風干燥→下料。

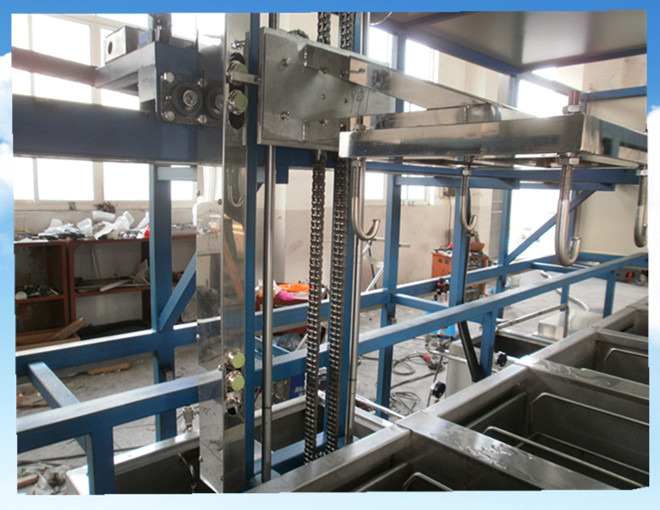

全自動全封閉壓縮機零件超聲波清洗機龍門單臂機械手

五、設備特點：

1.使用環保型水基中性清洗劑、市水或純水等。

2.機內全自動完成工件移送、清洗、漂洗、干燥、等工藝，可選擇加裝特別設計旋轉+拋動機構，獲得徹底均勻清洗。

3.整體可設計為全封閉或者半封閉結構，簡單可靠，維護方便。

4.槽體全不銹鋼結構，耐酸耐堿，外形美觀大方、設置有清洗劑循環回收系統，降低生產成本。

5.設置液位控制系統，確保機器正常工作。設置快速熱風干燥系統，快速干燥工件。

6.機械手分自動/手動兩種控制方式，定位采用無接觸的接近感應開關，限位采用機械式行程開關。 每個循環后機械手自動歸零位。

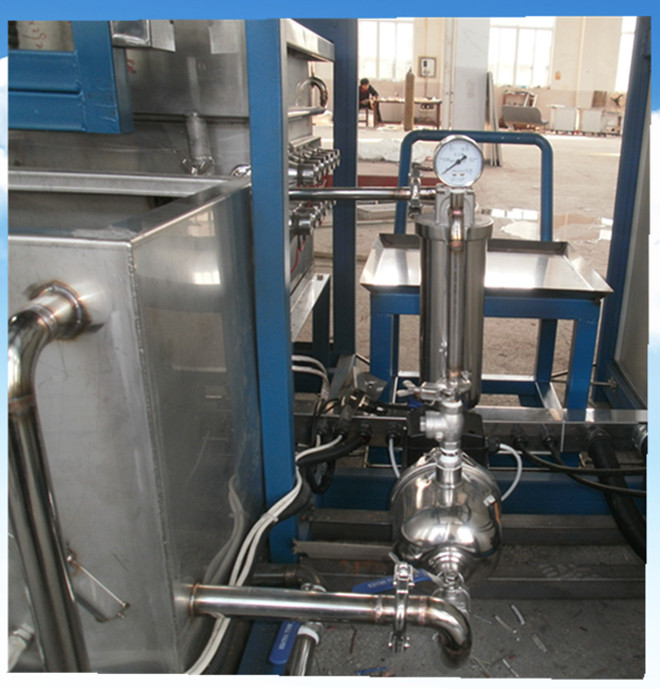

全自動全封閉壓縮機零件超聲波清洗機儲液槽循環過濾系統

六、控制系統：

1.采用PLC可編程控制器控制全部操作過程，既可全自操作，也可手動操作。

2.各儲槽均裝液位控制器，液位過低控制均接入PLC，控制補液和加熱及泵浦,異常情況實現緊急停車，并設聲光報警。

3.設備兩端安裝緊急停車按鈕和報警裝置。

4.觸摸屏控制，所有泵浦、馬達、加熱、液位及氣動升降、平移系統等其狀態顯示在觸摸屏上。

5.配有獨立的配電柜，電路方面進行功能分塊，強電、弱電分塊，以便維護。

6.設備機構的急停按鈕有效、可靠，當機器發生異常時，按任意急停按鈕，保證設備各部分全部斷電

7.設備各電機和氣缸全部制動，機器各部分無人員手工復位操作時不會自動重啟。

全自動全封閉壓縮機零件超聲波清洗機干燥系統

七、設備參考價格：

根據不同產品的清洗要求，最終設計技術方案不一致，全自動全封閉壓縮機零件超聲波清洗機參考價格約30萬～70萬元。
