產品名稱：

全自動半封閉熒光液探傷超聲波清洗機

產品型號：

TM-7030TKS

一、動作描述：

全自動半封閉熒光液探傷超聲波清洗機首先由操作者將待清洗的工件依次放入工裝籃內,人工推到上料處PLC得到信號后，由機械手依次送至各工位進 行超聲波清洗、干燥、冷卻、滲透、漂洗、熱風干燥處理后、自動至下料推車上，操作者將推車推出，工件取下，轉入下道工序即可。機械手在第1 槽、第4槽、第5槽、第6槽將清洗籃提出后，需要在槽體上方來后3次抖籃動作，目的是將工件上吸附的液體與工件本身分離。

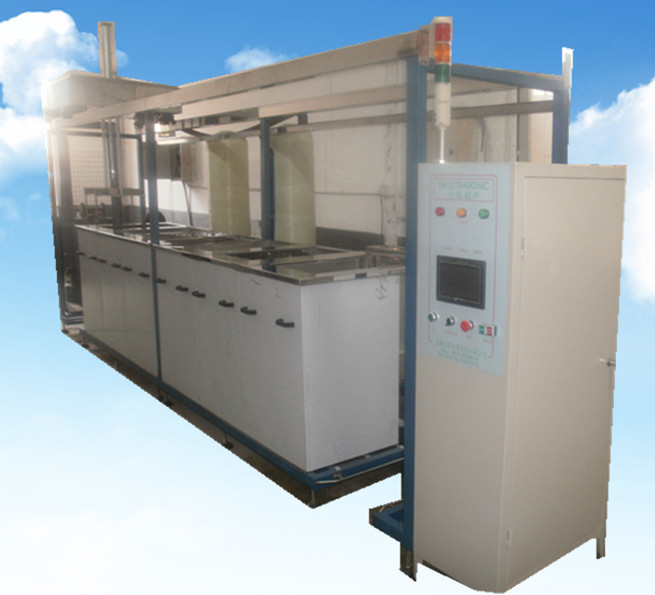

全自動半封閉熒光液探傷超聲波清洗機正面

二、 清洗工件：

汽車葉輪最大尺寸：直徑80，高度60mm。

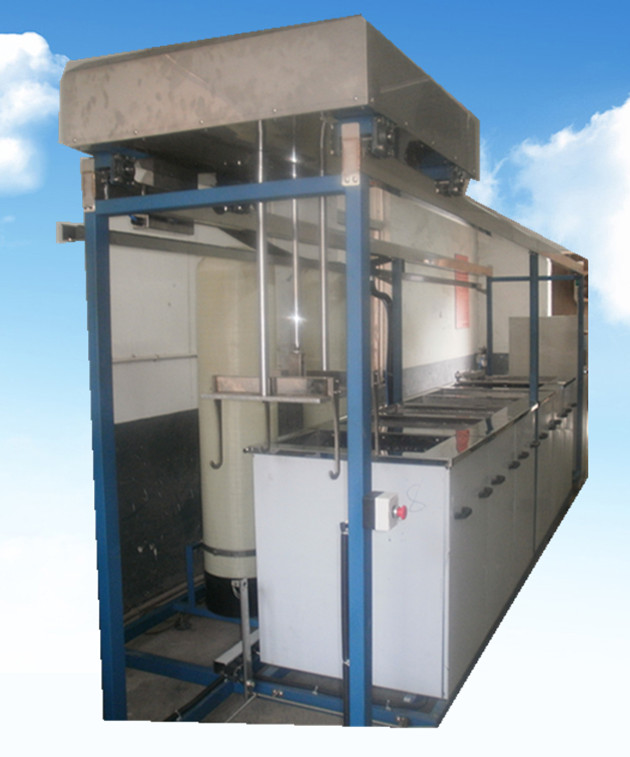

全自動半封閉熒光液探傷超聲波清洗機側面

三、清洗工藝：

人工推車上料 → 1超聲波清洗 → 2熱風干燥→3冷卻→4液體滲透→5清水漂洗→6清水漂洗→ 7熱風干燥→ 人工推車下料

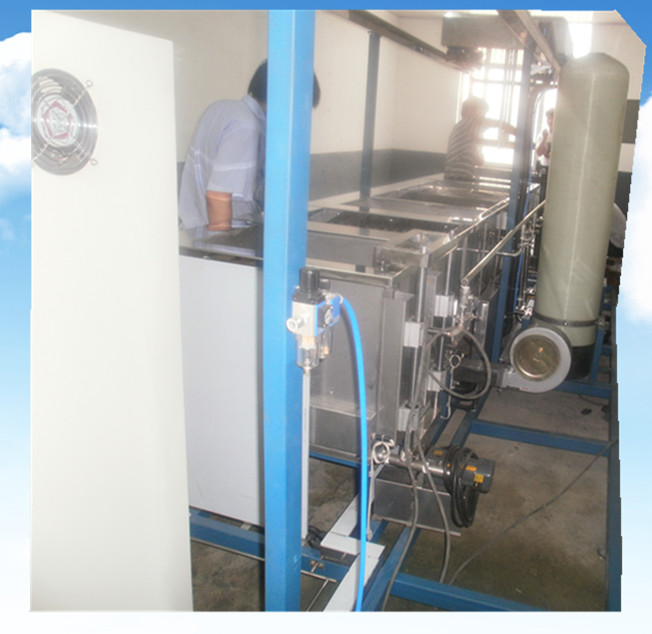

全自動半封閉熒光液探傷超聲波清洗機活性炭過濾系統

四、龍門單臂機械手：

1.橫移采用齒輪、齒條+電機驅動，提升采用進口汽缸及組件驅動；

2.橫向電機1HP，縱向電機1-1/2HP，機械臂采用日本三菱PLC可編程序控制器作全自動操作。

3.機械臂控制分為“人工”—“自動”兩種操作方式。

4.PLC+大屏幕人機界面，操作清晰，簡便，自動化程度高。

5.機械手分自動/手動兩種控制方式，定位采用無接觸的接近感應開關，限位采用機械式行程開關。 每個循環后機械手自動歸零位。

五、隨機資料、安裝調試及售后服務：

1.設備交付時,提供操作、調試、維修的全套技術資料，包括中文操作和維修手冊。

2.安裝調試：設備由供方運抵需方工廠，由需方負責卸車及設備定位，并負責將設備所需市水或純水進出口及電源接到設備相關接口處。

3.供方負責將上述進出水口及電源接入設備內，并按需方要求對設備進行現場調試。

4.培訓：在安裝期間，供方在現場為需方操作工提供培訓，培訓包括正常操作、維修保養、操作問題的分析和緊急處理程序。

5.售后服務：設備交付使用后供應商無償提供為期一年的技術支持與服務，無償賠償非人為操作失誤造成的零部件損壞，并負責終身成本維修。

6.供方提供一份保證書副本，上面注明保修有效日期、覆蓋范圍以及賣方的聯系人。

7.保修期內保證在接到需方請求維修服務后2小時內做出響應，24小時內派人前往。

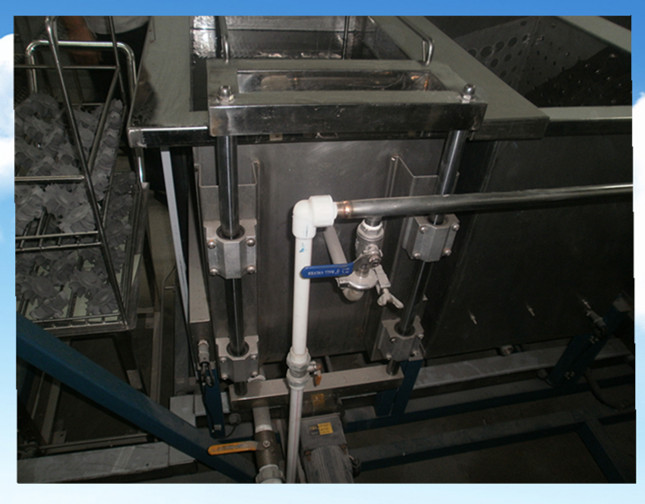

全自動半封閉熒光液探傷超聲波清洗機拋動系統

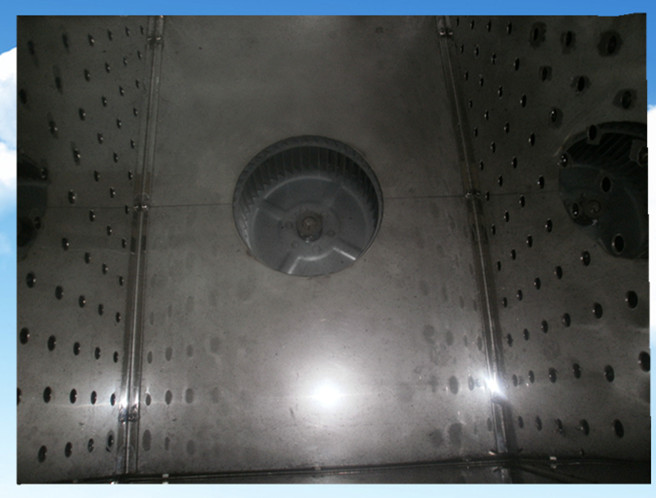

全自動半封閉熒光液探傷超聲波清洗機熱風系統
