18槽手動樹脂光學鏡片超聲波清洗機

一、組成結構:

該清洗機主要由超聲波發生器、超聲波振板、溶劑覆水槽、洗劑清洗槽、市水漂洗槽、DI水漂洗槽、IPA脫水槽、IPA干燥槽、蒸溜回收槽、儲液槽、 循環過濾系統、自動溫控加熱系統, 抽風罩、自動測滅火系統慢拉裝置、拋動裝置、機架、電器控制系統等組成；操作者將裝有工件的清洗藍依次送往 各清洗工位慢拉干燥后對工件進行清洗、漂洗、脫水、干燥；操作者將工件取出轉入另一工序。按照工藝設計要求，設備分五段制作1-4槽為一段， 5-10槽一段11-16槽一段，17-18槽一段；根據產品的潔凈度要求不同，最終設計技術方案不一致，光學超聲波清洗機參考價格約20萬～30萬元。

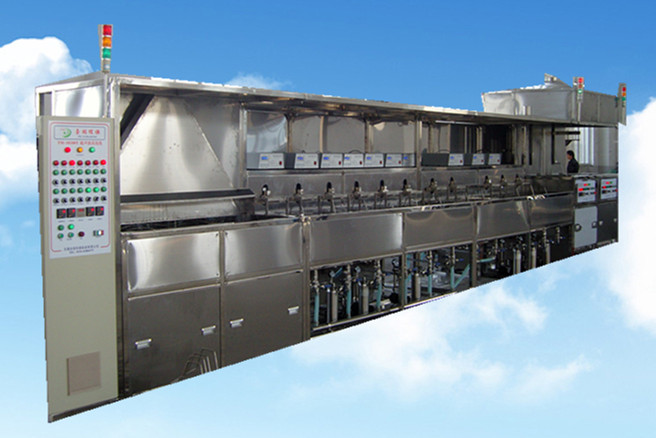

18槽手動光學超聲波清洗機整體正面

二、設備特點：

1.采用韓國浦項進口不銹鋼板304制作，外型美觀耐用。

2.清洗槽設有加熱及日本歐姆龍數顯溫控制裝置，溫度控制范圍 30 ～ 110℃ 。

3.選用日本“NTK”晶片換能器晶片組裝，超聲功率輸出強勁。

4.清洗槽與超聲波發生器采用分體式設計，使用方便壽命更長。

5.這對于鋁管銅管的高效清洗、改善勞動環境、減少勞動強度提高清洗質量。

6.超聲波清洗槽尺寸及超聲波功率、超聲波頻率，均可按客戶要求訂做。

7.清洗效率高，既節省電能，又減少故障率。

8.結構合理，操作方便，清洗效果好的優點。

18槽手動光學超聲波清洗機側面

三、應用范圍：

玻璃鏡片、樹脂鏡片、顯微鏡、望遠鏡、相機鏡頭、鍍膜玻璃、棱鏡、透鏡等光學制品的鍍膜前后及裝配前工序間清洗。

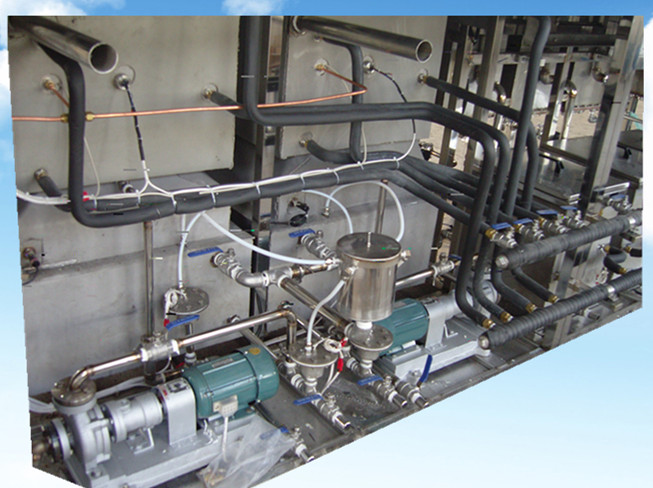

18槽手動光學超聲波清洗機導熱油加熱系統

四、清洗工藝：

溶劑超聲清洗槽--溶劑超聲清洗槽--溶劑超聲清洗槽--滴液槽--洗劑清洗槽--洗劑清洗槽--洗劑清洗槽--超聲漂洗槽--超聲漂洗槽--DI水超聲漂洗槽

---DI水超聲漂洗槽---DI水超聲漂洗槽---滴液槽-----IPA超聲脫水槽-----IPA超聲脫水槽-----IPA超聲脫水槽----IPA蒸汽干燥槽----IPA蒸汽干燥槽

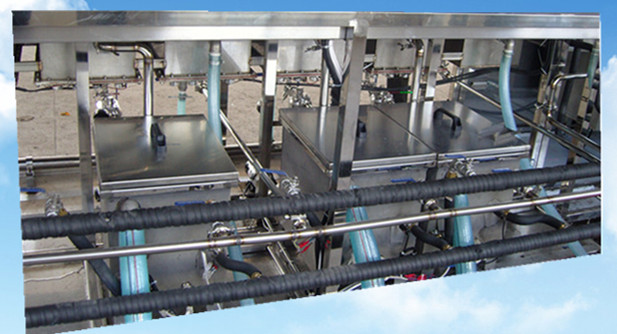

18槽手動光學超聲波清洗機儲液槽

五、潔凈度要求：

1.清洗工件不應殘留干燥斑點和污痕。

2.表面不應有泛白，泛藍等的化學變質。

3.表面不應有暗傷等的物理變質。

六、設備整體參數：

1.主機外型尺寸:約8000×1200×2300（L×W×Hmm）

2.超聲波功率:9000W震子為日本“本多”牌晶片；

3.超聲波頻率:40KHZ

4.過濾泵功率:50W

5.拋動電機功率：1/4HP，1/8HP

6.整機額定電功率:35KW

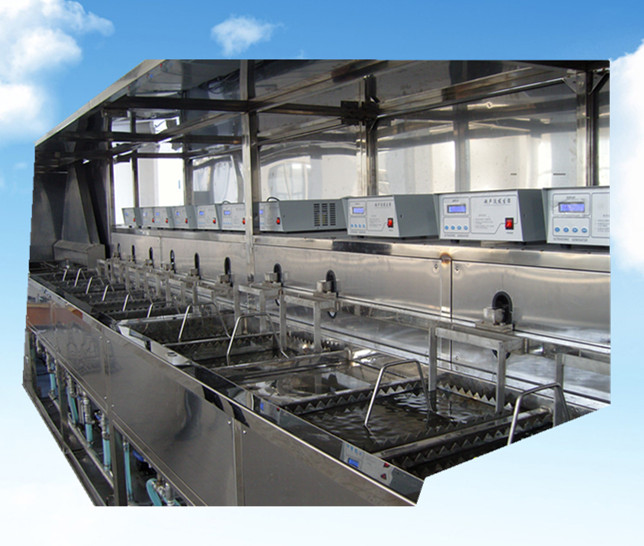

18槽手動光學超聲波清洗機四面鋸齒溢流系統

七、隨機資料、安裝調試及售后服務：

1.設備交付時,提供操作、調試、維修的全套技術資料，包括中文操作和維修手冊。

2.安裝調試：設備由供方運抵需方工廠，由需方負責卸車及設備定位，并負責將設備所需水、電、氣接到位。

3.供方負責將上述進出水口及電源接入設備內，并按需方要求對設備進行現場調試。

4.培訓：在安裝期間，供方在現場為需方操作工提供培訓，培訓包括正常操作、維修保養、操作問題的分析和緊急處理程序。

5.售后服務：設備交付使用后無償保修一年，無償賠償非人為操作失誤造成的零部件損壞，并負責終身成本維修。

6.供方提供一份保證書副本，上面注明保修有效日期、覆蓋范圍以及賣方的聯系人。

7.保修期內保證在接到需方請求維修服務后2小時內做出響應，24小時內派人前往。

18槽手動光學超聲波清洗機后面
